すべての始まりは、信楽の土地に眠る“土”にある

信楽焼のものづくりの出発点は、原料となる粘土にあります。信楽焼の生命線とも言える良質な粘土は、約400万年前に信楽の地が巨大な湖の底だった時代に堆積した「古琵琶湖層群（こびわこそうぐん）」と呼ばれる地層から掘り出されます。

しかし、掘り出された土をそのまま使うわけではありません。興味深いのは、性質の異なる複数の土を、作るものに応じて職人が絶妙に配合する「ブレンド」の工程があることです。

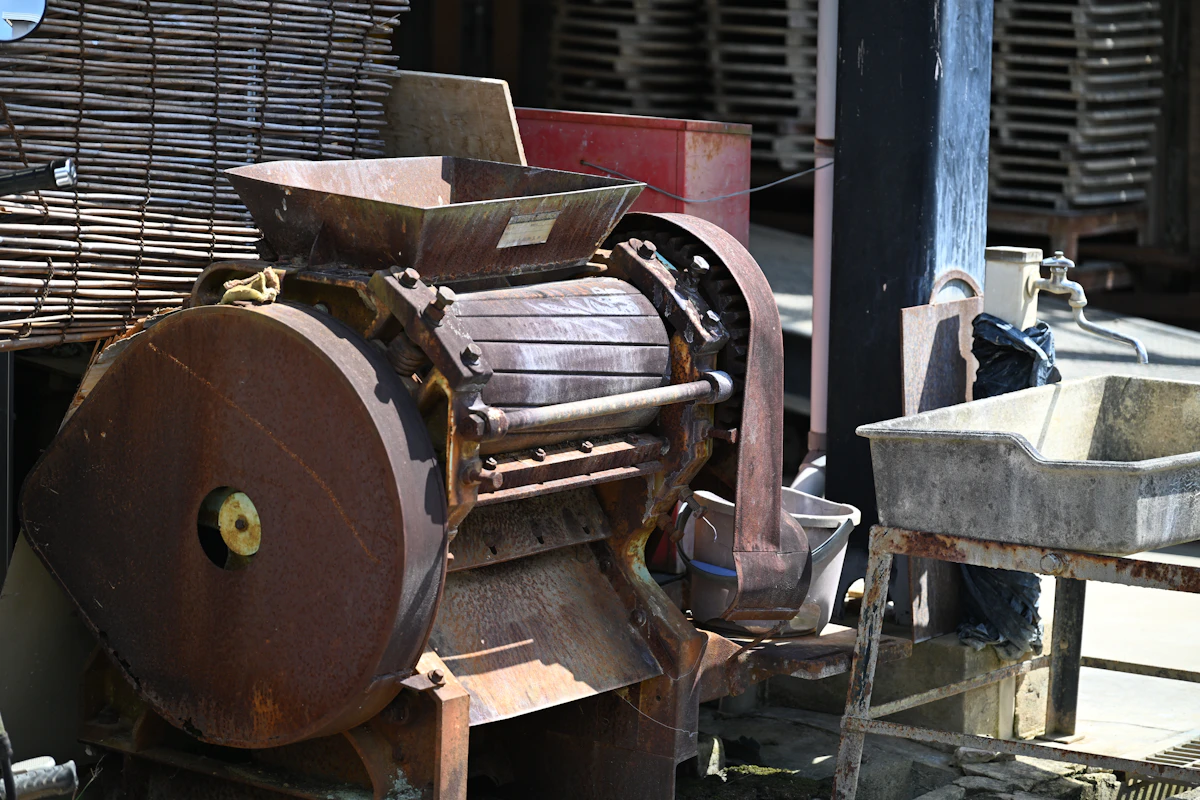

主となるのは、植物の化石などを多く含み、非常に高い粘り気を持つ「木節粘土（きぶしねんど、有機物を多く含み成形しやすい粘土）」と、石英や長石の粗い粒子を含み、火に強い「蛙目粘土（がいろめねんど、耐火性が高く作品の骨格となる粘土）」です。これらの土を混ぜ合わせ、土練機（どれんき）という機械で中の空気を抜きながら、均一な硬さになるまで繰り返し練り上げていきます。この「土練り（つちねり）」と呼ばれる作業が、後のすべての工程の質を左右し、極めて重要です。まさにこのブレンド技術こそが、大きな作品にも耐えうる生地の強さと、細やかな成形を可能にするしなやかさを両立させる、信楽焼の懐の深さを生み出しているのです。

土に“かたち”を与える、多様な成形技術

均質に練り上げられた陶土は、いよいよ器としての形を与えられる「成形」の工程へと進みます。ここでも、作るものによってさまざまな技術が使い分けられます。

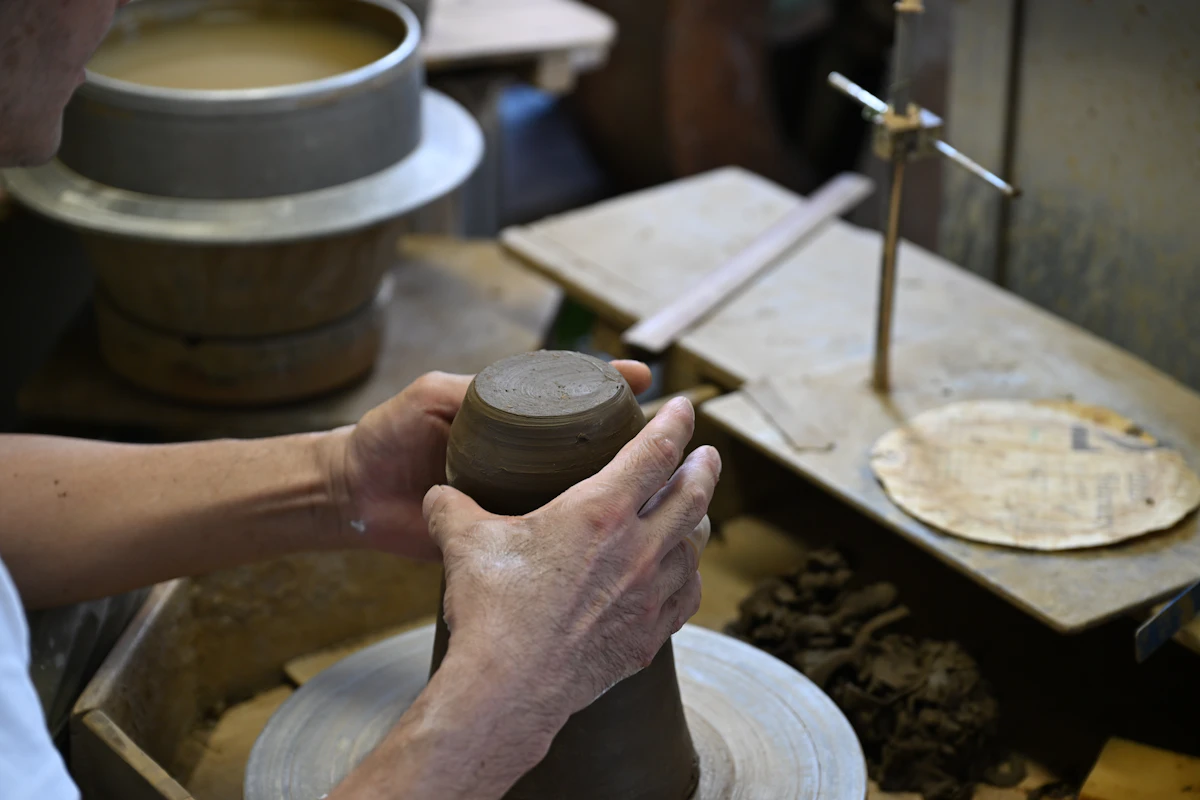

もっとも象徴的なのは、ろくろを用いた成形でしょう。回転する土の塊に指を添え、中心を取りながらすっと立ち上げていく様は、まさに職人の手仕事の真骨頂です。茶碗や壺（つぼ）、花瓶といった左右対称の円形の器はろくろで作られます。

一方で、ろくろでは作れない非対称な形や、洗面鉢のような大きな作品には、「手びねり」という技法が用いられます。粘土を紐状にして積み上げていく「ひも作り」などがあり、手仕事ならではの温かい揺らぎや表情が生まれるのが特徴です。他にも、粘土を板状に伸ばして貼り合わせる「タタラ成形」や、石膏型に粘土を押し当てて同じ形を作る「型作り」といった技法も、角皿や狸の置物など、作品に応じて使い分けられています。

形ができた後、「生乾き」の状態で高台（こうだい、器の底の支えとなる部分）を削り出したり、全体の形を整えたりする「削り」の作業が行われます。粘土は乾燥と焼成を経て約13％も縮むため、職人はその収縮をあらかじめ計算した上で、最終的な大きさを決めているのです。

窯入れ前の静かなる時間──乾燥と素焼き

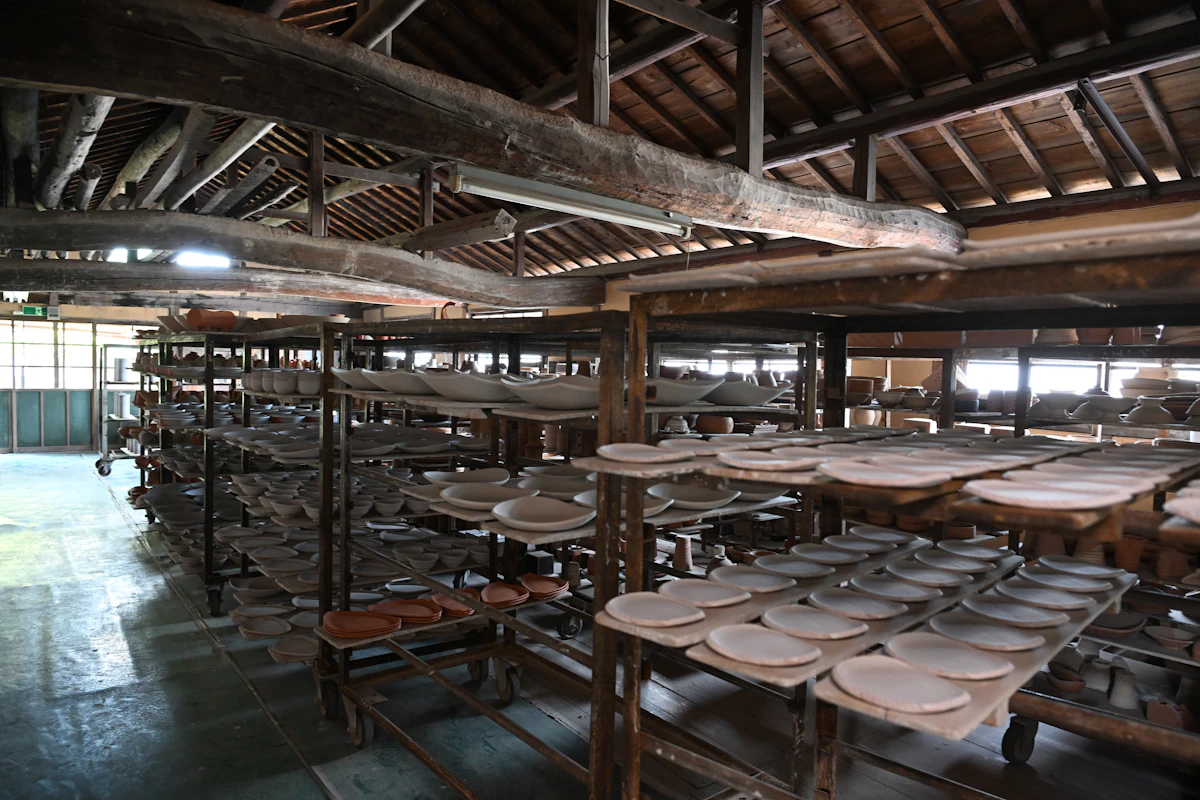

成形を終えた作品は、窯に入れる前に、内部の水分を完全に取り除く「乾燥」の工程に入ります。この工程をおろそかにすると、本焼きの高温で内部の水分が急激に蒸発し、作品が割れたり、ひびが入ったりする原因となってしまいます。ひび割れを防ぐため、風通しの良い日陰で、数日から数週間という長い時間をかけて、ゆっくりと均一に乾燥させる必要があります。焦らずじっくりと待つことが、後の工程の成功に繋がるのです。

完全に乾燥した作品は、次いで「素焼き（すやき）」と呼ばれる工程に進みます。これは、約700℃から800℃という、本焼きに比べて低い温度で本焼きの前に1度焼成するものです。素焼きを行うことで粘土が多孔質の状態になり、強度が増して扱いやすくなるだけでなく、この後の施釉作業がしやすくなるという利点があります。また、本焼きでの破損リスクを低減させる効果もあり、最終的な完成度を高めるための重要な下準備と言えるでしょう。

クライマックス、炎との対話が生む“景色”

数々の準備工程を経て、作品はついに全工程のクライマックスである「本焼き」を迎えます。1200℃から1300℃以上にも達する高温で、作品を最終的に焼き上げるこの工程こそ、信楽焼の個性を決定づけ、もっとも重要な瞬間です。

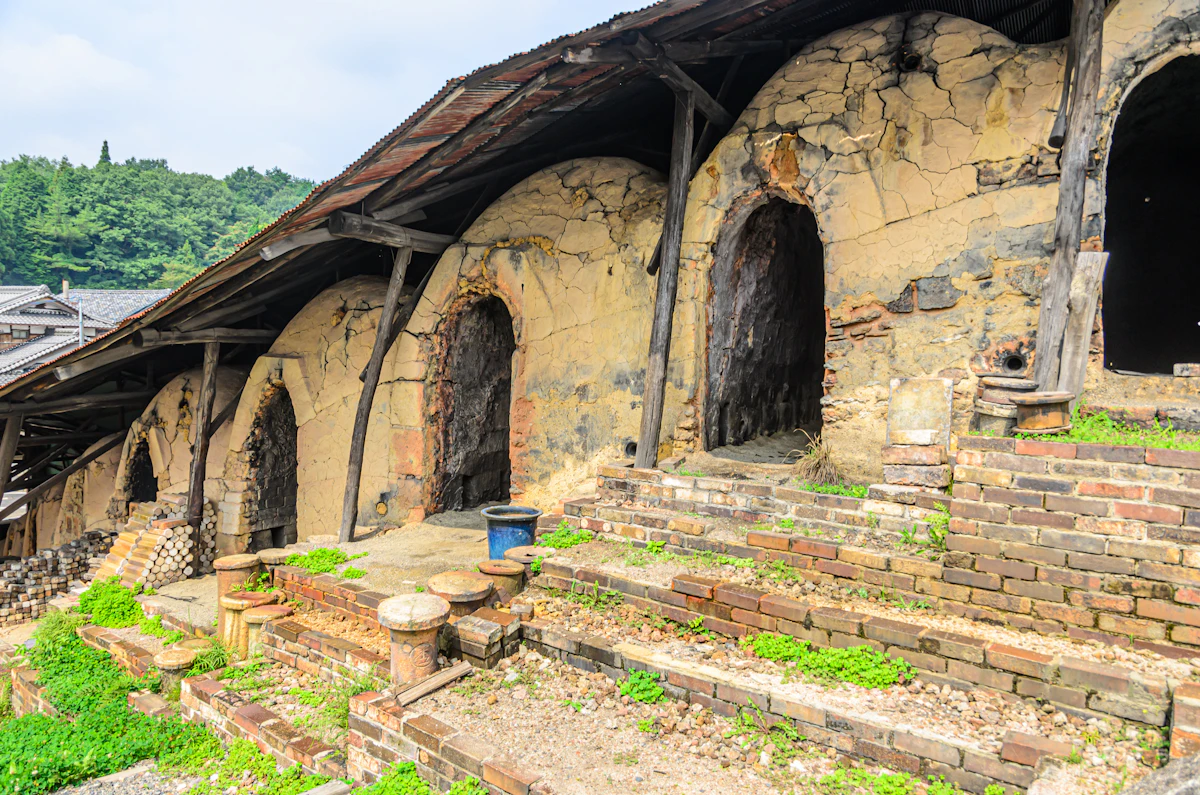

この本焼きの環境が、最終的な器の表情を大きく左右します。伝統的な薪窯である「登窯（のぼりがま）」や「穴窯（あながま）」では、燃えた薪の灰が器に降りかかり、それが高温でとけて土の成分と反応することで、ガラス質の美しい模様が生まれます。これは「自然釉（しぜんゆう）」または「ビードロ釉」と呼ばれ、人の意図を超えた、炎と土と灰が生み出すアートです。焼成は数日間にも及び、職人たちは昼夜交代で薪をくべ続け、天候や炎の機嫌を読みながら窯を焚き続けます。1つとして同じ焼き上がりにはならない、この予測不可能性こそが薪窯の醍醐味であり、器に唯一無二の生命感を与えるのです。

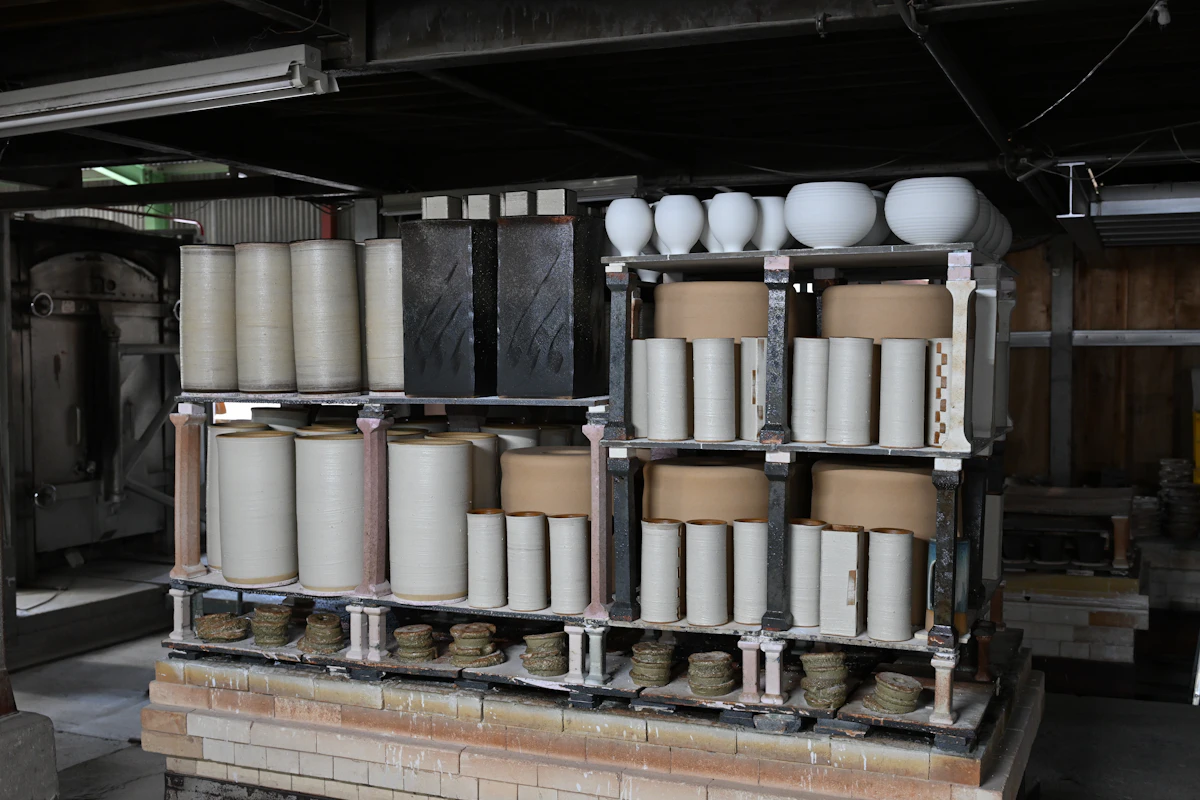

一方で、現代の焼き物の生産を支えるガス窯や電気窯は、温度管理が精密にできるため、安定した品質で製品を量産するのに適しています。食器など、均一な仕上がりが求められる製品には不可欠ですが、薪窯のような劇的な窯変（ようへん、窯の中で起こる予期しない変化）は起こりにくいとされています。

さらに、窯の中の酸素量を調整する「焼成方法」の違いも、色の変化に大きく関わります。窯の中に十分な空気を送る「酸化焼成（さんかしょうせい）」では、土に含まれる鉄分が酸素と結びつき、信楽焼特有の温かい赤やオレンジ色の「火色（ひいろ）」が生まれます。逆に、空気の供給を制限する「還元焼成（かんげんしょうせい）」では、炎が素地から酸素を奪う反応が起き、火色はくすんだ色合いに変化し、薪の灰に埋もれた部分は黒褐色の「焦げ（こげ）」となります。この炎との対話とも言える緻密な焼成のコントロールによって、器の表面には変化に富んだ「景色」が描かれていくのです。

窯出し、そして“器”の完成へ

本焼きが終わっても、すぐに窯の扉を開けることはできません。急激な温度変化は、作品のひび割れや破損（窯割れ）を引き起こすからです。数日間をかけてゆっくりと窯を冷ました後、ようやく「窯出し（かまだし）」の時を迎えます。窯から出された作品は、一つひとつ職人の厳しい目で検品され、底のざらつきを滑らかにする研磨作業などを経て、ようやく完成品となります。
