自由鍛造と複合材が生む、合理的な構造
土佐打刃物の製造技術の根幹には、特定の型を用いずに成形する「自由鍛造（たんぞう）」と、異なる金属を組み合わせる「割込（わりこみ）」という２つの考え方が存在します。

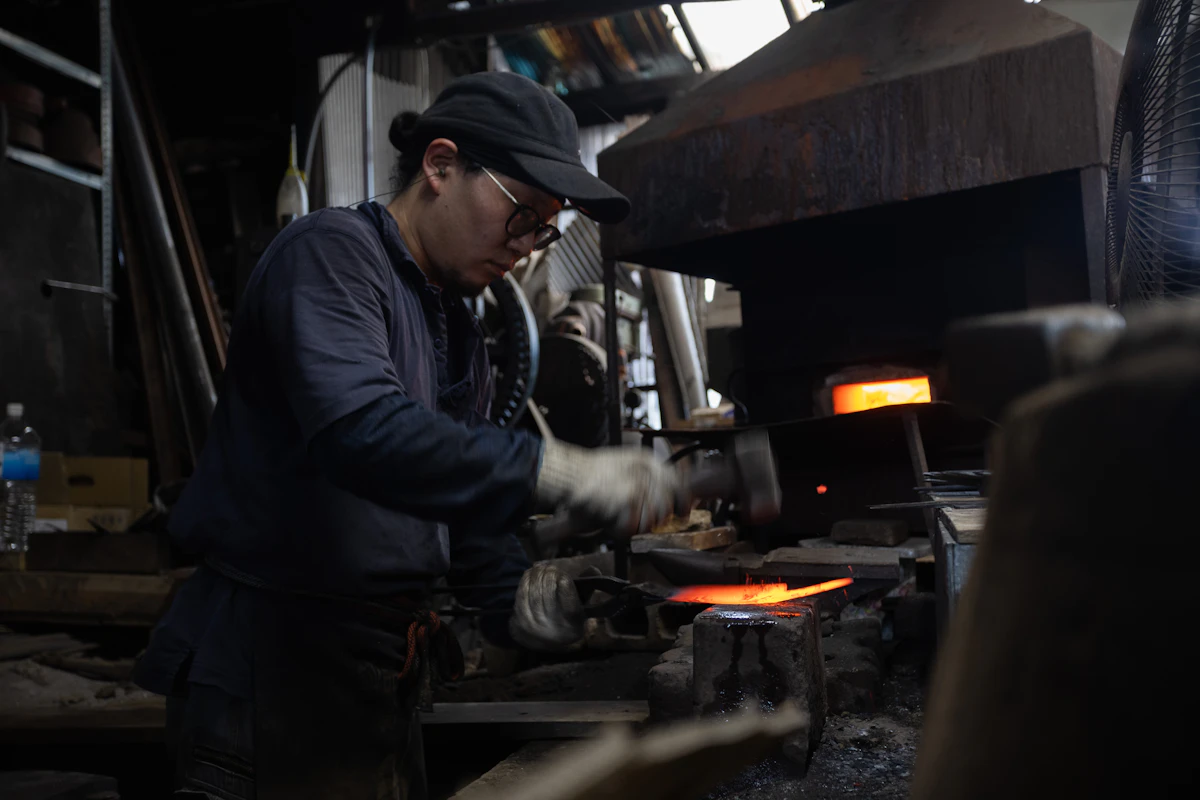

自由鍛造は、職人が赤熱した鉄の塊を鎚（つち）１つで叩き、顧客の多様な要求に応じた形状を自在に創り出す技術です。たとえば、同じ鍬（くわ）１つをとっても、土壌や用途によって最適な形状は異なり、そうした細かな差異に対応できる点が、この技術の強みです。
この自由な成形を支えるのが、割込という複合材料の思想です。これは、刃物の切れ味を司る硬い「鋼（はがね）」を、衝撃を吸収する柔らかい「地金（じがね）」で挟み込む技法です。

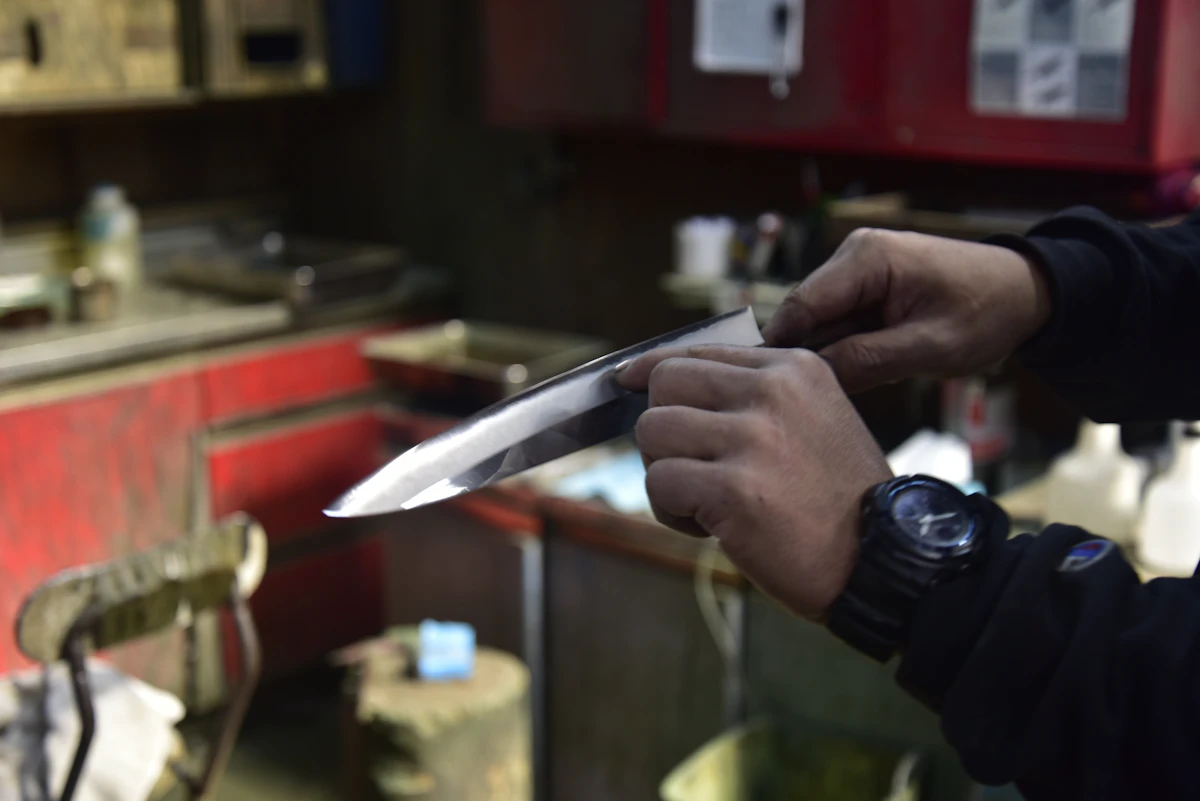

取材に応じてくれた職人さんは、手打ちの刃物が刃元が厚く刃先に向かって薄くなる「テーパー状」になっている点を強調しました。プレス機で抜いた均一な厚みの製品とは異なり、この構造が丈夫さと軽さの絶妙なバランスを生み出します。
硬度と靭性（粘り）という相反する特性を、異素材の組み合わせと構造設計によって両立させるこの方法は、極めて合理的です。
熱処理の科学と、温度を見極める「職人の眼」
鍛造によって形作られた刃物は、次に「焼入れ（やきいれ）」と「焼戻し（やきもどし）」という熱処理工程を経て、その性能が最終的に決定されます。
焼入れは、刃物を770℃から800℃程度に加熱した後、水で一気に急冷することで、鋼の組織を硬い「マルテンサイト」という状態に変化させる工程です。これにより刃物は極限まで硬化しますが、同時に脆く、欠けやすい状態になります。
そこで重要になるのが、焼戻しです。これは、焼入れ後の刃物を170℃ほどの低温で再加熱する工程で、硬さをわずかに調整する代わりに、実用上不可欠な粘り強さを与えることができます。
この一連の工程でもっとも重要なのは、温度管理です。工房の職人さんは、計測機器に頼るのではなく、赤熱した鋼の「火色」だけで正確な温度を判断します。
長年の経験で培われたこの鋭敏な感覚こそが、土佐打刃物の粘り強い切れ味を科学的なレベルで支えています。
切れ味の常識を覆す。作り手だけが知る「研ぎの真実」

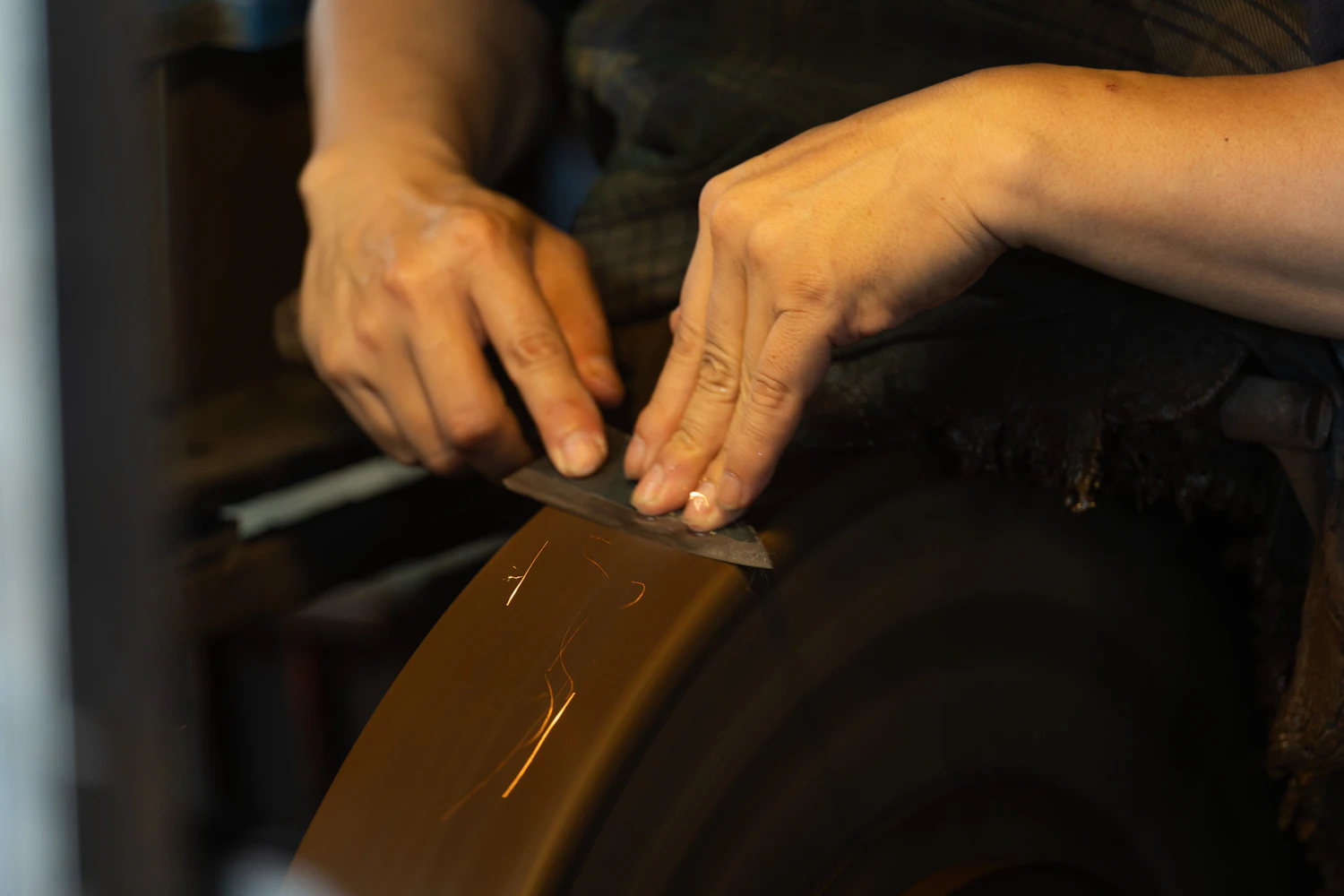

土佐打刃物の技術で特に興味深いのは、取材で明かされた「研ぎ」に関する知見です。一般的に、包丁の切れ味が落ちた際は、砥石（といし）に刃先を当てて研ぐものだと考えられています。しかし、職人さんによれば、その行為は刃先を丸く摩耗させ、かえって切れ味を損なう原因になる場合があるといいます。
製造者が実践する本来の研ぎ方は、発想がまったく異なります。まず、刃の側面を全体的に研ぐことで、厚くなった部分を削り込み、刃先に向かうテーパー形状を維持します。
そして、薄くなった刃先の先端に、革砥（かわと）やバフと呼ばれる道具を使い、肉眼では見えないほどの微細な刃、いわゆる「小刃」または「糸刃」を付けるのです。
この最後に施す微細な刃が、新聞紙をも滑らかに切り裂く鋭い切れ味の正体です。この方法は、刃先への負担を最小限に抑えながら切れ味を回復させる、非常に合理的な手法です。
しかし、この技術は作り手の間では常識である一方、一般にはほとんど知られていません。
利用者との対話が育む、未来への技術
土佐打刃物の技術は、過去の伝統をただ守るだけではありません。むしろ、利用者の声と向き合うことで、常に変化し続けています。

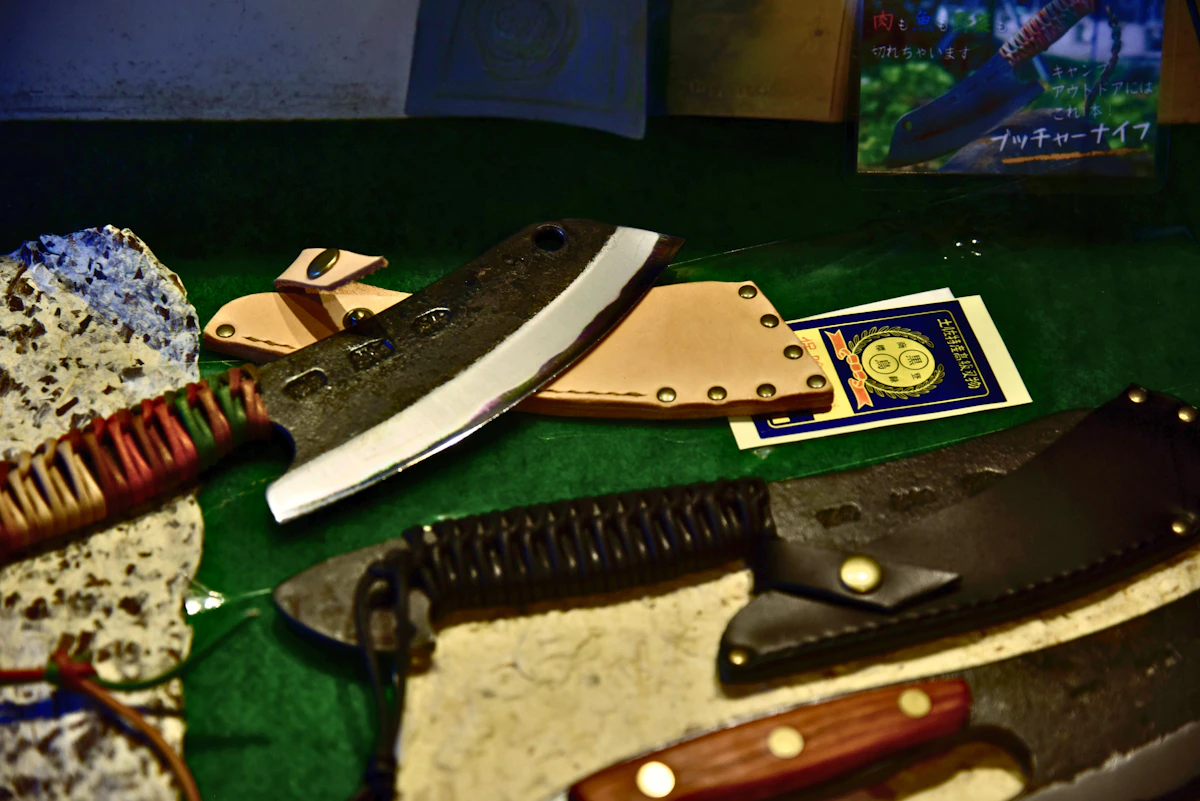

ある職人さんは、利用者からのクレームこそが技術を向上させる重要な要素だと語りました。たとえば、近年のアウトドアブームで薪を割る「バトニング」という使い方が広まった際、従来の薄い刃物では刃の背を叩くと破損する問題が多発しました。これに対し、ある工房ではユーザーのニーズを汲み取り、バトニングにも耐えうる頑丈な構造のナイフを新たに開発しました。
このように、利用者の使い方や時代の変化に応じて新しい製品を開発する柔軟性こそが、「自由鍛造」という技術の本質的な強さと言えるでしょう。

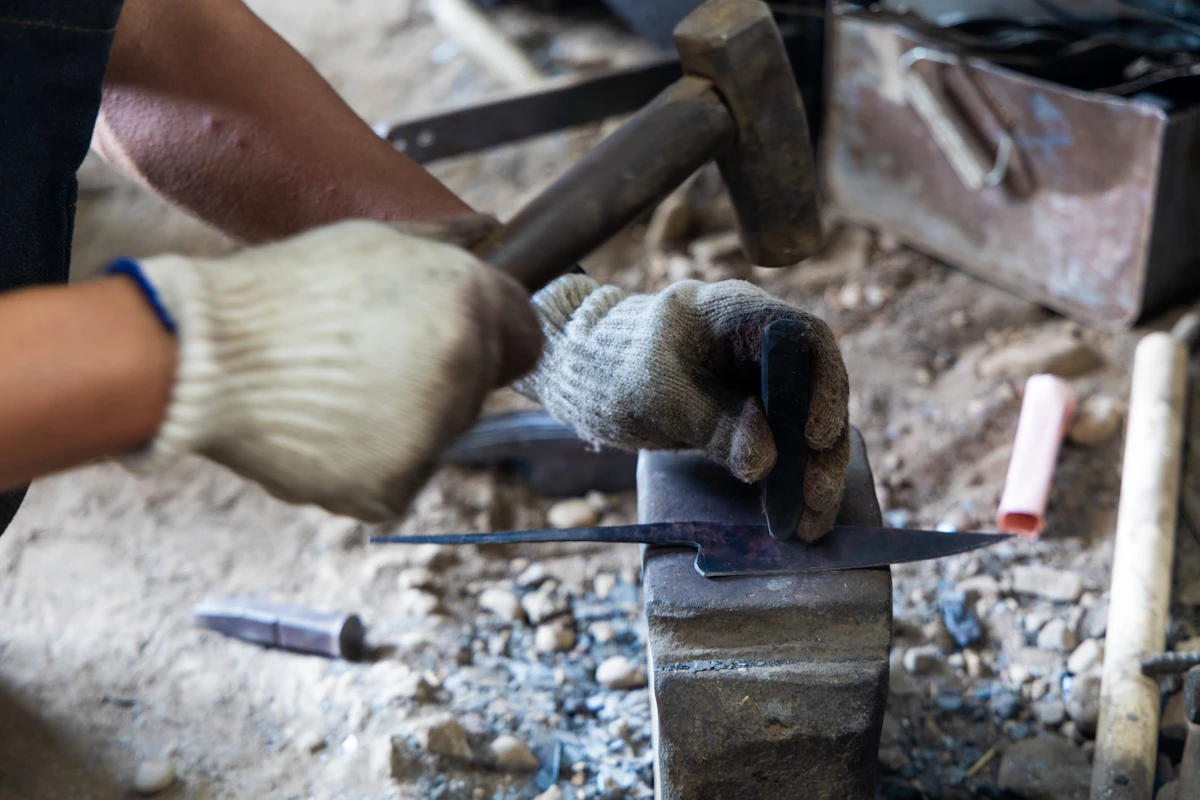

技術の継承においても、単に師匠の技を模倣するだけでなく、なぜその工程が必要なのか、どうすればより良くなるのかを常に問い続ける姿勢が求められます。取材した工房では、新しく入った弟子に、まずハンマーの基本を習得させるためにひたすらタガネを作らせるという指導法を採っていました。
このような地道な訓練の積み重ねと、利用者との絶え間ない対話を通じて、400年以上にわたる技術は磨かれ、未来へと受け継がれていきます。
.JPG?w=430&fm=webp&dpr=2)
